Kompanzasyon Nedir?
İşletmelerde çalışan elektrikli ekipmanlar (özellikle içinde bobin bulunan motorlar) mıknatıslanma için şebekeden endüktif reaktif enerji çekerler. İşletmelerdeki ekipmanların bir kısmı da çalışmaları sırasında ortaya çıkan kapasitif reaktif gücü şebekeye geri iletirler. Bu durum, ana elektrik şebekesinde kayıplara neden olarak elektrik şebekesinin verimliliğini düşürür.
Bu amaçla geliştirilen kompanzasyonda temel amaç, şebekeden çekilen ve şebekeye iade edilen reaktif gücü
mümkün olduğunca azaltmak ve olabildiğince çok temiz bırakılmış aktif enerjiyi şebekeye bağlı tüm tüketiciler için hazır bekletecek şekilde şebekeyi desteklemektir. Şebekeden çekilecek reaktif güç sınırlandırıldığında, elektrikli ekipmanların ihtiyacı olan (manyetik alan oluşumu vs. için) reaktif enerjinin bir şekilde karşılanması gerekmektedir.
İşte burada devreye yine kompanzasyon sistemleri girmektedir. Kompanzasyon sistemleri sistemin ihtiyacı olan endüktif veya kapasitif reaktif enerjiyi üretecek reaktör veya kapasitörlerden oluşan sistemlerdir.
Kompanzasyon Sistemleri Sayesinde
İşletmeler reaktif ve kapasitif ceza bedeli ödemez. (Kanunen kurulu gücü 9kW – 29,9 kW’nın arasında olan işletmeler, çektikleri aktif enerji miktarının %33’ünü aşan şekilde endüktif reaktif enerji tüketmeleri veya aktif enerji miktarının %20’sini aşan şekilde sisteme kapasitif reaktif enerji vermeleri halinde; kurulu gücü 30 kW ve üstünde olan işletmeler ise, çektikleri aktif enerji miktarının %20’sini aşan şekilde endüktif reaktif enerji tüketmeleri veya aktif enerji miktarının %15’ini aşan şekilde sisteme kapasitif reaktif enerji vermeleri halinde, reaktif enerji tüketim bedeli ödemekle yükümlüdür.
- Aktif enerjinin daha verimli kullanılmasını sağlayarak elektrik giderlerini azaltır.
- Trafo ve kabloların aşırı ısınmasını ve hatların aşırı yüklenmesi ile oluşan kapasite sorunları ortadan kaldırarak şebekenin enerji verimliliğini yükseltir.
- Ani gerilim düşmelerini ortadan kaldırarak işletmelerdeki cihazlarýn daha uzun ömürlü olmasını sağlar.
- Kablolardaki aşırı sınmaları ve bu nedenle oluşabilecek tahribatları önler, daha güvenli bir çalışma ortamı sağlar.
Kompanzasyon Metodları
Klasik Kompanzasyon
- En düşük ilk yatırım maliyeti
- Pazardaki en yaygın metot
- En kolay sistem tasarımı
- En yüksek işletme maliyeti
Harmonik Filtreli Kompanzasyon
- Kademeleri harmoniklerden koruma
- İşletmeyi harmoniklerin etkilerinden koruma
- Yüksek harmoniklerde tek akılcı çözüm
- Aktif enerji kayıplarında azalma
- Orta düzeyde teknik yetkinlik gereksinimi
Sürücülü Kompanzasyon (SVC)
- Kolay sistem tasarımı
- Yüklerin dengesiz değiştiği işletmelere uygun
- Hızlı değişen yükler için ihtiyaca uygun
- Klasik kompanzasyona göre daha yüksek ilk yatırım maliyeti
Statik Kontaktörlü Kompanzasyon
- 20 milisaniye (ms) tepki süresi
- Anlık değişen yükler için akılcı çözüm
- Düşük işletme maliyeti
- Orta düzeyde teknik yeterlilik gereksinimi
- Büyük pano boyutu
- Yüksek ilk yatırım maliyeti
Kompanzasyon Hizmetlerimiz
Kompanzasyon Panosu İmalatı
Propan Mühendislik kompanzasyon panoları imalatı, montajı, bakım ve onarımı yapmaktadır. O.G ve A.G kompanzasyon pano imalatı yanı sıra Tristörlü ve kapasitif yükler için SVC’li sistemlerde çözüm üretmektedir.
Montaj ekibimiz ile kısa sürede işletmenizi sekteye uğratmadan yeni sistemi devreye almaktadır.
Kompanzasyon Sistemleri Güç Kalitesi Ölçümleri
ENTES Çözüm Ortağı olan Firmamızda tasarladığımız sistemler Güç Kalitesi ve Enerji grubu ürünleri, elektriksel parametrelerin ölçülmesi için tasarlanmıştır. Cihazlardaki haberleşme özelliği sayesinde enerji ölçümleri tek bir izleme merkezinden takip edilebilmektedir. Elektrik dağıtım/iletim tesisleri, endüstriyel tesisler ve binalarda kullanılan şebeke analizörleri ile enerji kalitesi ve verimlilik analizleri yapılabilmektedir.” Bu sayede üretim kayıpları, cihazların zarar görmesi, enerji kesintisi gibi durumlarla karşılaşmadan önce arıza veya problemin kaynağını tespit edip müdahale ederek arz kayıplarına engel olmaktayız.
Kompanzasyon Panoları Reaktif Durum İzleme Hizmeti!
Enerji yönetimi yazılımları sayesinde, cihazların ölçtükleri değerler okunarak enerji tüketimi ve kalitesi gerçek zamanlı olarak izlenebilmektedir. Böylece kapsamlı enerji takibi, veri depolama, depolanan verilerin analiz edilerek enerji tüketiminin optimum şekilde kontrol edilmesi, enerji maliyetlerinin iyileştirilmesi ve enerji sistemlerinin sürdürülebilir hedeflere ulaşması sağlanmaktadır.
Modemler ve Veri Toplayıcılar ise RS485 haberleşme protokolüne sahip reaktif güç kontrol röleleri, şebeke analizörleri, ölçüm cihazları ve koruma kontrol röleleri tarafından sağlanan parametre ve ölçüm değerlerinin Enerji Yönetimi yazılımlarına aktarılması amacıyla kullanılmaktadır.
Firmamız dağıtım şirketi tarafından reaktif ölçümü yapılan tüm işletmelerin ücretsiz keşif ile sektörüne en uygun şekilde reaktif durumlarını uzaktan takip ederek kompanzasyon sistemindeki sorunları vakit kaybetmeden tespit ederek anında müdahale eder ve işletmenin elektrik dağıtım şirketlerinden oluşabilecek reaktif cezaların önüne geçerek ekonomik kayıplara uğramasına engel olmaktayız. Bakım sözleşmesi yapılan tesislerde reaktif ceza bedeli gelmesi durumunda firmamız tarafından karşılanmaktadır.

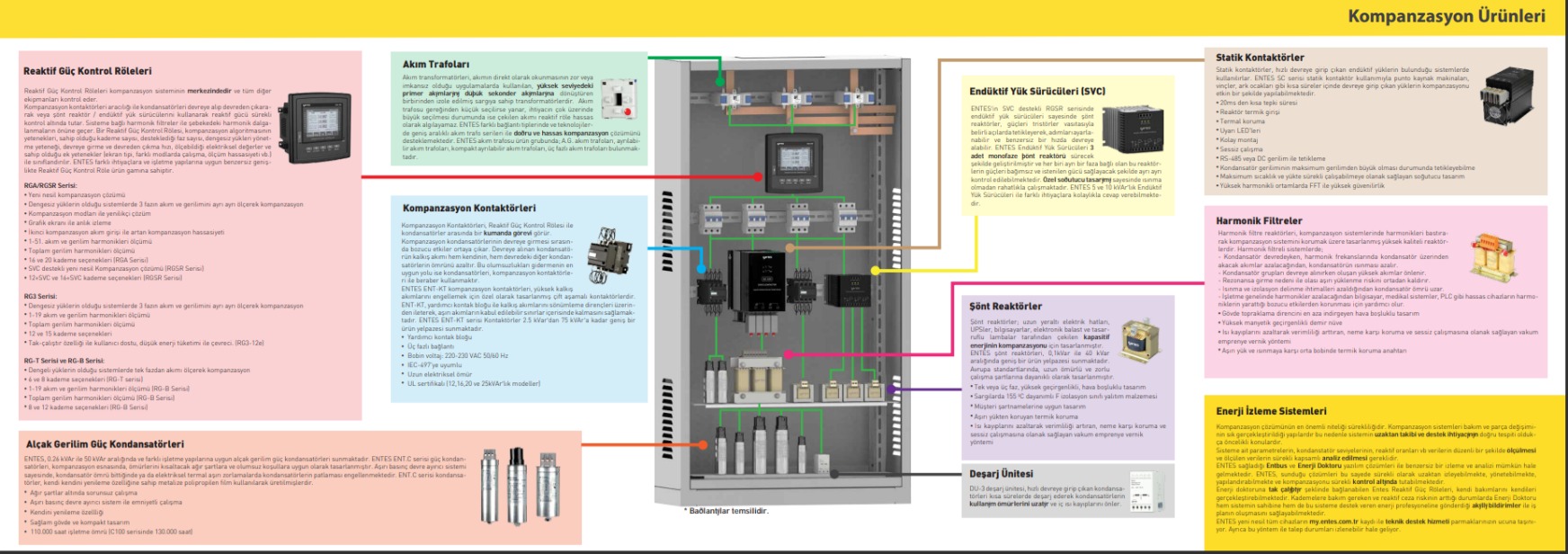

Kompanzasyon Ürünleri Tedariki!
Propan Mühendislik olarak ENTES Çözüm Ortaklığı ile Uygun fiyatlara Entes ailesine ait her türlü ürüne zaman kaybetmeden tedariğini sağlamaktayız.
